GB/T 7260.503-2020是中國國家標準，標準的標題為《不間斷電源系統（UPS） 第5-3部分：直流輸出UPS 性能和試驗要求》（Uninterruptible power systems (UPS) - Part 5-3: DC output UPS - Performance and test requirements）。

該標準規定了直流輸出不間斷電源系統（UPS）的性能和試驗要求，用于指導和規范該類UPS產品的設計、制造、性能測試以及使用。

一、范圍：
GB/T 7260的本部分規定了適用于可移動、不易移動和固定安裝的電子式直流輸出不間斷電源系統(直流不間斷電源)的性能和試驗要求。此類直流不間斷電源具有如下特點:
-由不超過1 0oo V的交流電壓源供電﹔
-提供不超過1 500 V的直流輸出電壓;
-包含一個儲能裝置;
-主要功能是保障對負載直流供電的連續。
本部分規定了完整的直流不間斷電源系統(而非單個直流不間斷電源功能單元)的性能和試驗要求。單個直流不間斷電源功能單元的性能和試驗要求參見參考文獻中提及的IEC出版物，它們與本部分并不矛盾。
直流不間斷電源的功率范圍從不到一百瓦至兆瓦級，可滿足各種負載對電源可用性和供電質量的要求。有關典型直流不間斷電源配置和拓?fù)涞男畔⒁姼戒汚和附錄B。
本部分還包括，與集成在直流不間斷電源中的斷路器、隔離開關以及互連開關(如有)等組件相關的性能和試驗要求。這些組件與直流不間斷電源的其他功能單元相互作用以維持負載電力連續。

二、試驗項目：
沖擊試驗、自由跌落試驗、貯存試驗、運行試驗等。

三、試驗設備：
恒溫恒濕試驗箱、沖擊振動臺、跌落試驗機等。

四、文檔獲?。?br/>添加微信：15322932685 獲取

五、試驗程序（部分）：

自由跌落試驗
自由跌落試驗應按順序依次執行以下步驟:
a)作為初始測量，在直流不間斷電源上進行6.2.2給出的電氣常規試驗。
b)確保直流不間斷電源未運行，按正常運輸狀態包裝。
c)通過使直流不間斷電源從懸掛點自由跌落到固體表面上試驗。跌落撞擊固體表面的包裝面應為包裝正常放置時的底面。試驗方法與IEC 60068-2-31一致。確保滿足以下試驗條件:
1)試驗進行兩次;
2)試驗在直流不間斷電源完成了完整的運輸包裝或在運輸狀態下進行;

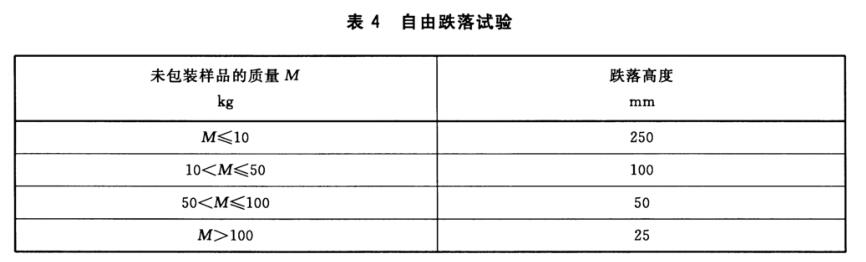

3)跌落高度符合表4的規定;
4)跌落高度以直流不間斷電源距離試驗表面最近的部分為準。
注:試驗期間不進行電氣測量。
d)作為試驗后的最終檢查，拆開直流不間斷電源包裝，檢查零部件是否有物理損壞或變形跡象。
e)作為最終測量，進行輕載和功能試驗(見6.2.2.3)作為常規試驗。
如果滿足d)和e)的要求，符合性得到驗證。應考慮到可能需要根據相關安全標準進行介電試驗的任何試驗結果的影響。
應考慮到可能需要根據相關安全標準進行介電試驗的任何試驗結果的影響。

通過遵循GB/T 7260.503-2020標準，制造商可以生產符合要求的直流輸出UPS產品，確保其性能和質量滿足國家標準的要求，保障UPS產品在使用過程中的穩定性和可靠性。同時，該標準也為用戶選購和使用直流輸出UPS產品提供了技術依據，幫助用戶選擇適合自身需求的產品，并正確使用UPS系統，以確保電力供應的連續性和可靠性。
