近日，環儀儀器公司收到客戶的恒溫恒濕試驗箱改造要求，隨后，公司相關技術人員根據用戶的要求，提出了相應的改造方案，下面是改造方案以及相關圖片。
改造要求：
1000L改雙系統-70℃，40℃~-20℃升降溫速度:3℃/min
毛細管:
一級:高3.0*1800，濕2.5*1800，旁2.2*1600
二級:低3.0*1300*2條，旁2.2*1600，泄壓4.0*300
改造方案：

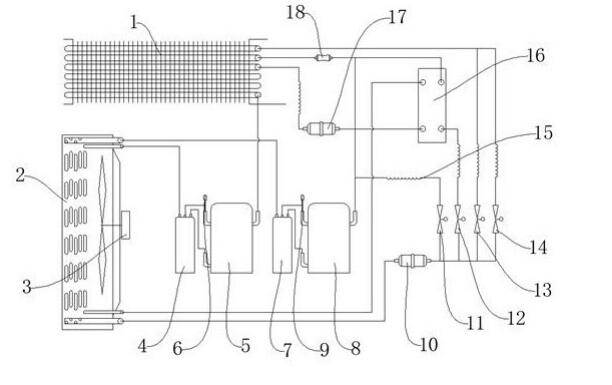

1.本次改造方案由壓縮機一、壓縮機二、冷凝器、毛細管、蒸發器、電磁閥一、電磁閥二、電磁閥三和電磁閥四組成，用銅管將它們連接成一個密封系統，制冷劑使用為氟利昂R404A和氟利昂R23，安全性高。
2.制冷劑液體在蒸發器1內以低溫低壓氣液形態與被冷卻對象發生熱交換，吸收被冷卻對象的熱量后氣化成低壓蒸汽，產生的低壓蒸汽分別被壓縮機一和壓縮機二吸入，經壓縮機一5和壓縮機二8壓縮后以高壓排出。
3.壓縮機一和壓縮機二排出的高壓氣態制冷劑進入冷凝器2，被常溫的冷卻水或空氣冷卻，凝結成高壓液體，高壓液體流經過毛細管時節流，節流后變成低溫低壓的氣液兩相混合物，進入蒸發器。
4.其中的液態制冷劑在蒸發器中吸熱蒸發，進行制冷，產生的低壓蒸汽再次被壓縮機一和壓縮機二吸入，壓縮后排出，如此周而復始，不斷循環，同時電磁閥一、電磁閥二、電磁閥三和電磁閥四可以分別使恒溫恒濕試驗箱具有旁路、低溫、高濕和低濕四中工作模式，從而提高恒溫恒濕試驗箱的使用功能效果。

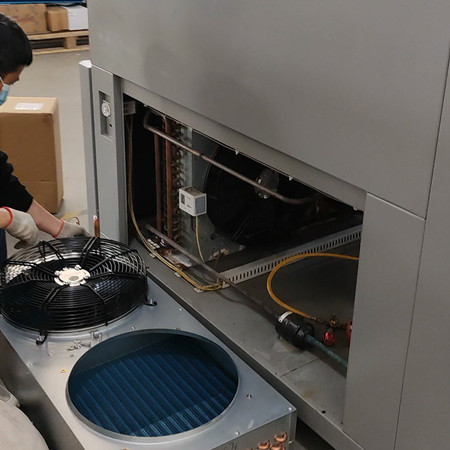

改造圖片：
